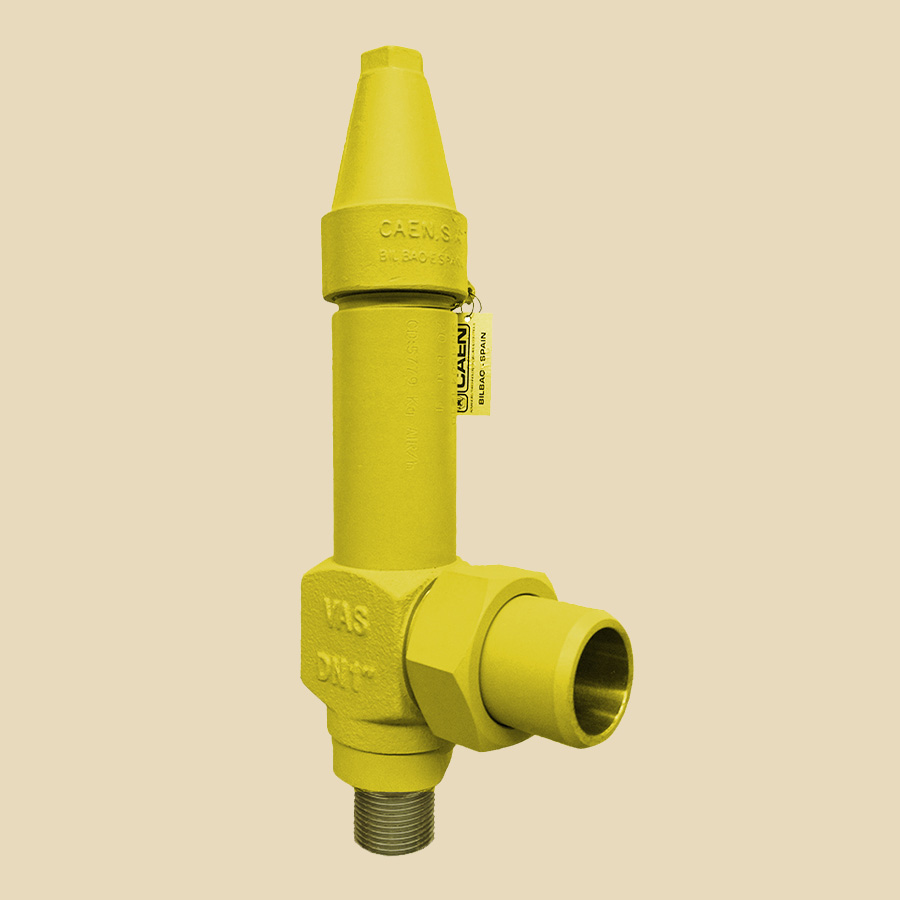

Soupape acier équerre DN12 à 50 filetage NPT décharge gaz atmosphérique

VAS-MPT

Application :

NH3, HCFC, HFC, CO2

Soupapes de sécurité Réglementaires VAS à utiliser sur partie Gaz uniquement

Spécifications :

Joint du clapet en PTFE

Application sur phase Gazeuse uniquement.

Tarages Standard : 15 Bar, 18 Bar, 20 Bar, 25 Bar, 28 Bar

Soupapes STANDARD : Diamètres de 1/2” à 2” Filetage Mâle NPT.

Plages de réglage STANDARD : 1/2” à 1 1/4” : 1 à 40 Bar ; 1 1/2” à 2” : 1 à 35 Bar

Soupapes Haute Pression : Diamètres de 1/2” et 3/4” Filetage Mâle NPT.

Plages de réglage : 1/2” de 40 à 64 Bar ; 3/4” de 40 à 52 Bar

Plage de températures : -60°C à +150°C

Tolérance d’ouverture de ± 3% de la valeur de tarage

En cas de décharge, la valeur de refermeture est de 15% inférieure à la valeur de tarage, conformément à l’ISO 4126-1.

Le Diamètre Nominal correspond au DN du siège qui est le même que la section de passage interne.

La soupape peut être proposée avec deux options de connexions en sortie :

1 - Filetée BSP Mâle selon DIN259

2 - Raccord démontable, lisse à souder, de diamètre immédiatement supérieur au diamètre d’entrée. Conforme à la réglementation.

Organisme notifié : N°0038

Caractéristiques selon EN-13136 et ISO-4126 :

(*) Kd certifié par un organisme indépendant.

Kdr = 0,9 x Kd (voir EN-13136)

(**)d : Diamètre d’écoulement réel le plus étroit de la soupape de sécurité
