Kv

Matière

Type

VAS-MPT

Application :
NH3, HCFC, HFC, CO2
Soupapes de sécurité Réglementaires VAS à utiliser sur partie Gaz uniquement

Spécifications :
Joint du clapet en PTFE
Application sur phase Gazeuse uniquement.
Tarages Standard : 15 Bar, 18 Bar, 20 Bar, 25 Bar, 28 Bar
Soupapes STANDARD : Diamètres de 1/2” à 2” Filetage Mâle NPT.
Plages de réglage STANDARD  : 1/2” à 1 1/4” : 1 à 40 Bar ; 1 1/2” à 2” : 1 à 35 Bar
Soupapes Haute Pression : Diamètres de 1/2” et 3/4” Filetage Mâle NPT.
Plages de réglage : 1/2” de 40 à 64 Bar ; 3/4” de 40 à 52 Bar
Plage de températures : -60°C à +150°C
Tolérance d’ouverture de ± 3% de la valeur de tarage
En cas de décharge, la valeur de refermeture est de 15% inférieure à la valeur de tarage, conformément à l’ISO 4126-1.
Le  Diamètre Nominal correspond au DN du siège qui est le même que la section de passage interne.
La soupape peut être proposée avec deux options de connexions en sortie :
1 - Filetée BSP Mâle selon DIN259
2 - Raccord démontable, lisse à souder, de diamètre immédiatement supérieur au diamètre d’entrée. Conforme à la réglementation.
Organisme notifié : N°0038

Caractéristiques selon EN-13136 et ISO-4126 :
(*) Kd certifié par un organisme indépendant.
Kdr = 0,9 x Kd (voir EN-13136)

(**)d : Diamètre d’écoulement réel le plus étroit de la soupape de sécurité

Télécharger la feuille de renseignement pour le calcul des soupapes

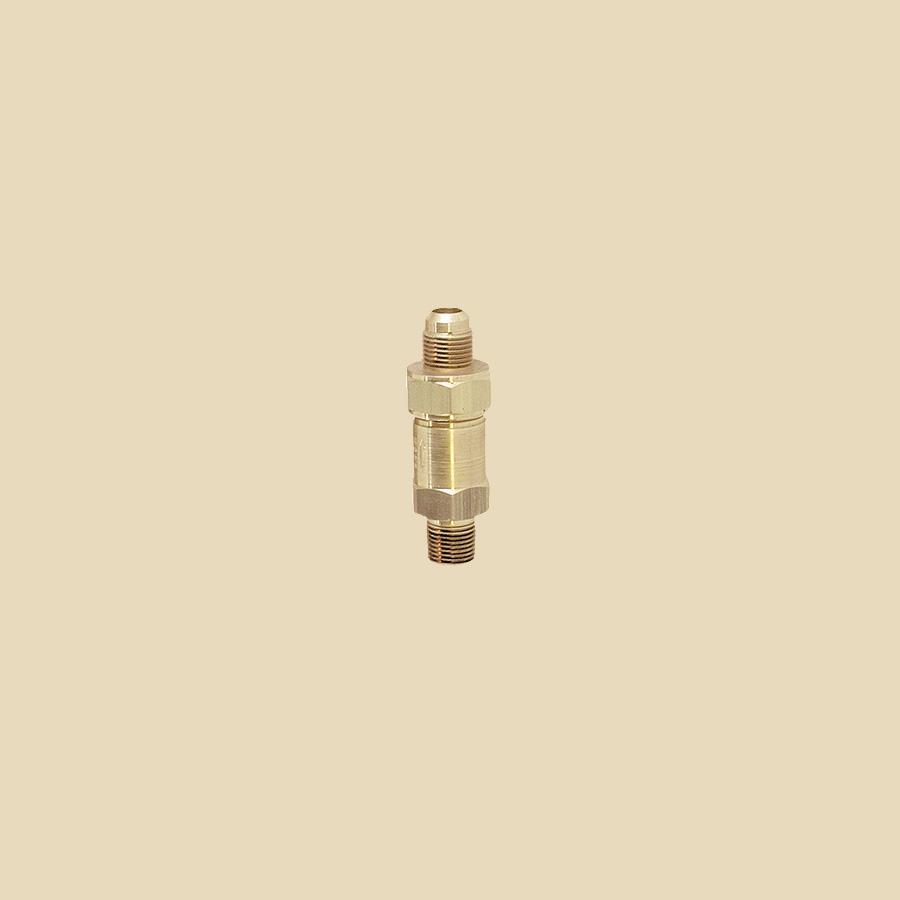

Série 2xx

Réfrigérants : HCFC, HFC, et CO2 (selon modèles, voir tableaux)

Spécifications :
Soupapes de sécurité à placer en phase gazeuse (liquide nous consulter), pour gaz HFC, HCFC et CO2 selon modèles.
Siège et corps en laiton, clapet en PTFE
Température d’utilisation : -50°C à +180°C
Tolérance d’ouverture : +/- 5%, tolérance de fermeture après décharge : jusqu’à -15%
ATTENTION : Prévoir une inspection périodique réglementaire des soupapes conformément à l’arrêté du 15 Mars 2000.
Après toute ouverture d’une soupape de sécurité il faut prévoir une vérification et/ou un retarage en usine ou un changement de la soupape Interroger US Reco. Voir arrêté du 15 mars 2000 et modifications ultérieures.
Pour des raisons techniques et de sécurité, toute soupape livrée ne sera ni reprise ni échangée
Conformes à la DESP 2014/68/UE, soupapes classées en catégorie IV
Conformes à la EN-378, calcul selon EN-13136 et ISO-4126

Télécharger la feuille de renseignement pour le calcul des soupapes

A2CK

Spécifications :
Cette soupape permet de protéger les lignes Liquide contre la pression excessive générée par la dilatation du liquide piégé
PS : 28 Bar
PS : -45°C à +105°C

Respect de la DESP 2014/68/UE concernant la protection des lignes de liquide isolées

Caractéristiques :
Action directe
Plage de réglage D (5 à 19 Bar)
Appareil entre brides
Pour grande puissance voir VAS-BT et VAS-F-BT
Pour commander : Préciser le tarage, ainsi que le type de connexion
Si aucun tarage n’est spécifié à la commande, la soupape est envoyée en tarage standard à 10 Bar

T23.1V

Fluides :
NH3 (Ammoniac), HCFC, HFC, CO2, autres Réfrigérants

Conception :
Corps en Acier. INOX sur demande
Soupape de sécurité PARKER HERL
Pression de tarage offerte à la demande de 4 à 27 Bar (jusqu’à 40 Bar pour DN-15, nous consulter)
Tolérance à l’ouverture : +/- 3%, Tolérance à la refermeture “après décharge” : jusqu’à -15%
ATTENTION : Prévoir une inspection réglementaire des Soupapes tous les ans (se conformer à la réglementation en vigueur sur le lieu d’installation). Après toute ouverture d’une Soupape de Sécurité il faut prévoir une vérification et un retarage en usine ou un changement de Soupape. Interroger US Reco
Pour l’installation, voir les Raccords en acier sur Tarif MK1
Pour raisons techniques et de sécurité, toute Soupape livrée tarée, ne sera ni reprise ni retarée
Collecter la sortie de la soupape. Sauf pour CO2 où il ne faut pas dépasser le point triple (placer la soupape à l’extérieur)
Voir les conditions de l’arrêté du 15 Mars 2000 et modifications ultérieures
Attention : Bien que ces soupapes soient conformes aux différentes normes reprises ci-dessous, l’installateur doit aussi se conformer à la réglementation en vigueur sur le lieu de l’installation

Normes :
Conception et construction suivant EN-4126. Soupapes conformes à la norme EN 378-2, (TÜV-Certificat sur demande, lors de la commande), DESP 2014/68/UECE, catégorie IV
Sélection selon EN13136

Télécharger la feuille de renseignement pour le calcul des soupapes

Série 2x-LS-150

Réfrigérants : HCFC, HFC, et CO2 (selon modèles, voir tableaux)

Spécifications :
Soupapes de sécurité à placer en phase gazeuse (liquide nous consulter), pour gaz HFC, HCFC et CO2 selon modèles.
Siège et corps en laiton, clapet en PTFE
Température d’utilisation : -50°C à +180°C
Tolérance d’ouverture : +/- 5%, tolérance de fermeture après décharge : jusqu’à -15%
ATTENTION : Prévoir une inspection périodique réglementaire des soupapes conformément à l’arrêté du 15 Mars 2000.
Après toute ouverture d’une soupape de sécurité il faut prévoir une vérification et/ou un retarage en usine ou un changement de la soupape Interroger US Reco. Voir arrêté du 15 mars 2000 et modifications ultérieures.
Pour des raisons techniques et de sécurité, toute soupape livrée ne sera ni reprise ni échangée
Conformes à la DESP 2014/68/UE, soupapes classées en catégorie IV
Conformes à la EN-378, calcul selon EN-13136 et ISO-4126

Télécharger la feuille de renseignement pour le calcul des soupapes

T21.1

Fluides : 
NH3 (Ammoniac), HCFC, HFC, CO2, autres Réfrigérants

Conception :
Corps en Acier. INOX sur demande
Soupape de sécurité PARKER HERL
Pression de tarage offerte à la demande de 4 à 27 Bar (jusqu’à 40 Bar pour DN-15, nous consulter)
Tolérance à l’ouverture : +/- 3%, Tolérance à la refermeture “après décharge” : jusqu’à -15%
ATTENTION : Prévoir une inspection réglementaire des Soupapes tous les ans (se conformer à la réglementation en vigueur sur le lieu d’installation). Après toute ouverture d’une Soupape de Sécurité il faut prévoir une vérification et un retarage en usine ou un changement de Soupape. Interroger US Reco
Pour l’installation, voir les Raccords en acier sur Tarif MK1
Pour raisons techniques et de sécurité, toute Soupape livrée tarée, ne sera ni reprise ni retarée
Collecter la sortie de la soupape. Sauf pour CO2 où il ne faut pas dépasser le point triple (placer la soupape à l’extérieur)
Voir les conditions de l’arrêté du 15 Mars 2000 et modifications ultérieures
Attention : Bien que ces soupapes soient conformes aux différentes normes reprises ci-dessous, l’installateur doit aussi se conformer à la réglementation en vigueur sur le lieu de l’installation

Normes : 
Conception et construction suivant EN-4126. Soupapes conformes à la norme EN 378-2, (TÜV-Certificat sur demande, lors de la commande), DESP 2014/68/UECE, catégorie IV
Sélection selon EN13136

Télécharger la feuille de renseignement pour le calcul des soupapes

VBS

Réfrigérants : HFC, HCFC, CO2, NH3 (Ammoniac)

Conception :
Siège en Acier, Corps en Fonte Aciérée, Clapet TEFLON®
Pression de tarage standard : 15 Bar, 18 Bar, 20 Bar, 25 Bar, 28 Bar
Pression de tarage offerte à la demande de 6 à 30 Bar (mais avec supplément de +15% sur tarif si tarage non standard)
Tolérance à l’ouverture : +/- 3%. Tolérance à la refermeture “après décharge” : jusqu’à –10%
ATTENTION : Prévoir une inspection réglementaire des soupapes. Après toute ouverture d’une soupape de sécurité il faut prévoir une vérification et un retarage en usine ou un changement de Soupape. Interroger US Reco.
Voir arrêté du 15 Mars 2000 (et modifications ultérieures).
Pour des raisons techniques et de sécurité, toute soupape livrée tarée, ne sera reprise ni retarée.

Caractéristiques selon EN-13136 et ISO-4126 :
(*) Kd certifié par un organisme indépendant.
Kdr = 0,9 x Kd (voir EN-13136)
()d : Diamètre d’écoulement réel le plus étroit de la soupape de sécurité

Normes : 
Conception et construction suivant le AD-Merkblatt A-2 et BS-6759, ISO 9001. Conformes à la norme EN 378-2, et à la Directive européeenne des Équipements Sous Pression 2014/68/UE (DESP).
Calcul selon EN-13136
Version standard livrée avec brides DIN-PN40-RF, autres PN sur demande, EN-1092 sur demande

Télécharger la feuille de renseignement pour le calcul des soupapes

VAS-BSP

Application :
NH3, HCFC, HFC, CO2
Soupapes de sécurité Réglementaires VAS à utiliser sur partie Gaz uniquement

Spécifications :
Joint du clapet en PTFE
Application sur phase Gazeuse uniquement.
Tarages Standard : 15 Bar, 18 Bar, 20 Bar, 25 Bar, 28 Bar
Soupapes STANDARD : Diamètres de 1/2” à 2” Filetage Mâle NPT.
Plages de réglage STANDARD  : 1/2” à 1 1/4” : 1 à 40 Bar ; 1 1/2” à 2” : 1 à 35 Bar
Soupapes Haute Pression : Diamètres de 1/2” et 3/4” Filetage Mâle NPT.
Plages de réglage : 1/2” de 40 à 64 Bar ; 3/4” de 40 à 52 Bar
Plage de températures : -60°C à +150°C
Tolérance d’ouverture de ± 3% de la valeur de tarage
En cas de décharge, la valeur de refermeture est de 15% inférieure à la valeur de tarage, conformément à l’ISO 4126-1.
Le  Diamètre Nominal correspond au DN du siège qui est le même que la section de passage interne.
La soupape peut être proposée avec deux options de connexions en sortie :
1 - Filetée BSP Mâle selon DIN259
2 - Raccord démontable, lisse à souder, de diamètre immédiatement supérieur au diamètre d’entrée. Conforme à la réglementation.
Organisme notifié : N°0038

Caractéristiques selon EN-13136 et ISO-4126 :
(*) Kd certifié par un organisme indépendant.
Kdr = 0,9 x Kd (voir EN-13136)

(**)d : Diamètre d’écoulement réel le plus étroit de la soupape de sécurité

Télécharger la feuille de renseignement pour le calcul des soupapes

T23.1VFA

Fluides :
NH3 (Ammoniac), HCFC, HFC, CO2,autres Réfrigérants

Conception :
Corps en Acier. INOX sur demande.
Soupape de sécurité PARKER HERL
Pression de tarage offerte à la demande de 4 à 27 Bar (jusqu’à 40 Bar pour DN-15, nous consulter)
Tolérance à l’ouverture : +/- 3%, Tolérance à la refermeture “après décharge” : jusqu’à -15%
Soupape avec ouverture indépendante de la contre-pression
ATTENTION : Prévoir une inspection réglementaire des Soupapes tous les ans (se conformer à la réglementation en vigueur sur le lieu d’installation).
Après toute ouverture d’une Soupape de Sécurité il faut prévoir une vérification et un retarage en usine ou un changement de Soupape. Interroger US Reco
Pour l’installation, voir les Raccords en acier sur Tarif MK1
Pour raisons techniques et de sécurité, toute Soupape livrée tarée, ne sera ni reprise ni retarée
Collecter la sortie de la soupape
Voir les conditions de l’arrêté du 15 Mars 2000 (et modifications ultérieures) reprisent par le Cahier Technique.
Attention : Bien que ces soupapes soient conformes aux différentes normes reprises ci-dessous, l’installateur doit aussi se conformer à la réglementation en vigueur sur le lieu de l’installation
(*)Attention : La soupape T23.1V/FA n’est aps approuvée pour le liquide, son utilisation se limite à la décharge Gaz HP/BP.


Normes :
Conception et construction suivant EN-4126, EN-12284. Soupapes conformes à la norme EN 378-2, (TÜV-Certificat sur demande, lors de la commande), DESP 2014/68/UE/CE, catégorie IV
Sélection selon EN13136

Télécharger la feuille de renseignement pour le calcul des soupapes

63610

Utilisation :
HCFC, HFC, CFC

Conception :
Pour raisons techniques et de sécurité, toute soupape livrée tarée, ne sera ni reprise, ni retarée
Toute soupape qui s’est ouverte doit-être changée immédiatement
S’utilise également avec les vannes trois voies en acier ou laiton de la page précédente
Ne pas stocker de soupape dans le temps ou bien nous interroger
Soupapes pour gaz uniquement, pour ligne liquide voir VAS-BT, A2CK ou bien T21.1FA

Normes :
DESP 2014/68/UE : Ces soupapes sont classées en catégorie IV de cette directive
EN-378-2 : Elles sont conformes à cette norme, utiliser cette même norme pour déterminer le débit mini requis
EN-13136 : Utiliser cette norme pour déterminer la soupape ainsi que la vanne trois voies nécessaire à votre application
ISO-4126 : Ces soupapes sont fabriquées selon les recommandations de cette norme
Ces soupapes sont conformes à toutes les normes reprises ci-dessus, du fait d’être classées en catégorie IV de la DESP, comme toutes nos autres soupapes CE, cela permet de les installer sur tous les réservoirs ou capacités quelles que soient leurs propres catégories
Egalement et suivant l’arrêté du 15 mars 2000 relatif à l’exploitation des équipements sous pression, il est dit : “L’inspection périodique a lieu aussi souvent que nécessaire, l’intervalle entre deux inspections périodiques ne pouvant dépasser : “quarante mois pour les autres récipients sous pression à l’exception des tuyauteries (...)”
Cet arrêté est valable pour tous les organes de sécurité

Télécharger la feuille de renseignement pour le calcul des soupapes

T24.1V

T21.1-MPT

Soupapes 319

Utilisation :
HCFC, HFC, CFC

Conception :
Pour raisons techniques et de sécurité, toute soupape livrée tarée, ne sera ni reprise, ni retarée
Toute soupape qui s’est ouverte doit-être changée immédiatement
S’utilise également avec les vannes trois voies en acier ou laiton de la page précédente
Ne pas stocker de soupape dans le temps ou bien nous interroger
Soupapes pour gaz uniquement, pour ligne liquide voir VAS-BT, A2CK ou bien T21.1FA

Normes :
DESP 2014/68/UE : Ces soupapes sont classées en catégorie IV de cette directive
EN-378-2 : Elles sont conformes à cette norme, utiliser cette même norme pour déterminer le débit mini requis
EN-13136 : Utiliser cette norme pour déterminer la soupape ainsi que la vanne trois voies nécessaire à votre application
ISO-4126 : Ces soupapes sont fabriquées selon les recommandations de cette norme
Ces soupapes sont conformes à toutes les normes reprises ci-dessus, du fait d’être classées en catégorie IV de la DESP, comme toutes nos autres soupapes CE, cela permet de les installer sur tous les réservoirs ou capacités quelles que soient leurs propres catégories
Egalement et suivant l’arrêté du 15 mars 2000 relatif à l’exploitation des équipements sous pression, il est dit : “L’inspection périodique a lieu aussi souvent que nécessaire, l’intervalle entre deux inspections périodiques ne pouvant dépasser : “quarante mois pour les autres récipients sous pression à l’exception des tuyauteries (...)”
Cet arrêté est valable pour tous les organes de sécurité
Pour toutes autres informations techniques se reporter au catalogue 708 pages 275 à 279

Télécharger la feuille de renseignement pour le calcul des soupapes

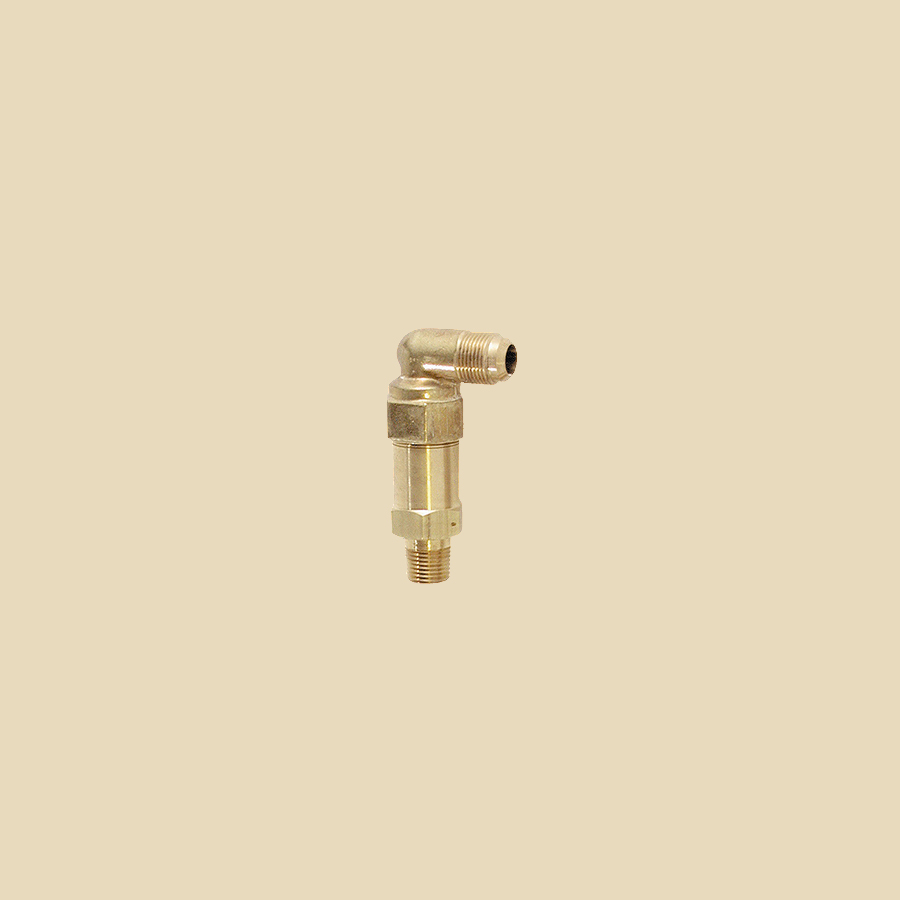

Série 2x-LS

Réfrigérants : HCFC, HFC, et CO2 (selon modèles, voir tableaux)

Spécifications :
Soupapes de sécurité à placer en phase gazeuse (liquide nous consulter), pour gaz HFC, HCFC et CO2 selon modèles.
Siège et corps en laiton, clapet en PTFE
Température d’utilisation : -50°C à +180°C
Tolérance d’ouverture : +/- 5%, tolérance de fermeture après décharge : jusqu’à -15%
ATTENTION : Prévoir une inspection périodique réglementaire des soupapes conformément à l’arrêté du 15 Mars 2000.
Après toute ouverture d’une soupape de sécurité il faut prévoir une vérification et/ou un retarage en usine ou un changement de la soupape Interroger US Reco. Voir arrêté du 15 mars 2000 et modifications ultérieures.
Pour des raisons techniques et de sécurité, toute soupape livrée ne sera ni reprise ni échangée
Conformes à la DESP 2014/68/UE, soupapes classées en catégorie IV
Conformes à la EN-378, calcul selon EN-13136 et ISO-4126

 Télécharger la feuille de renseignement pour le calcul des soupapes

T19.1.F-DN15/25
