PHVSCS

Réfrigérants : NH3 (Ammoniac), CO2, HFC, HCFC

Séries PHVSCS-M et PHVACS-M : Connexions bout à bout Acier selon DIN 12627
Séries PHVSCS-S et PHVACS-S : Connexions bout à bout Acier selon ASME B16.25

Spécifications :
Corps entièrement moulé en une seule pièce
Joint de corps plat
Étanche au vide
TS : -50°C à +150°C
PS en fonction de la Température de Service et de la gamme :
TS de -50°C à + 50°C : PS 28 Bar
TS de +100°C : PS 26,9 Bar
TS +150°C : PS 25,7 Bar

version -52B : PS 52 Bar

PHVACS-52

Réfrigérants : NH3 (Ammoniac), CO2, HFC, HCFC

Séries PHVSCS-M et PHVACS-M : Connexions bout à bout Acier selon DIN 12627
Séries PHVSCS-S et PHVACS-S : Connexions bout à bout Acier selon ASME B16.25

Spécifications :
Corps entièrement moulé en une seule pièce
Joint de corps plat
Étanche au vide
TS : -50°C à +150°C
PS : 52 Bar

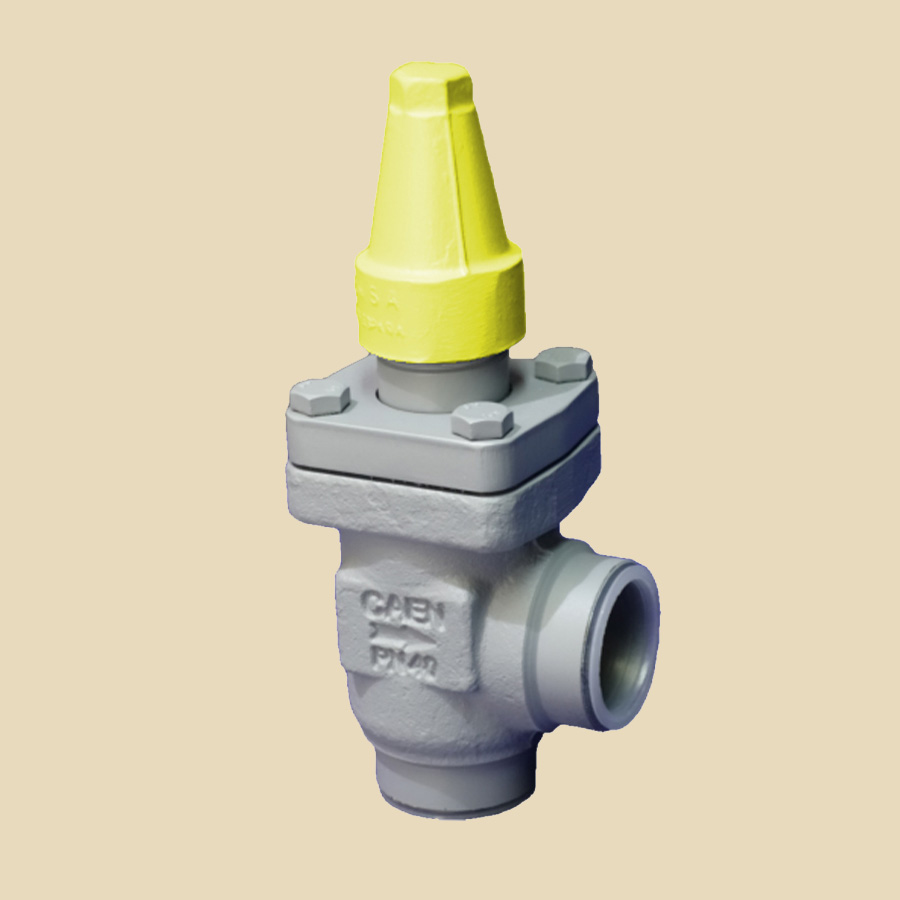

GACB

PHVSCS-52B

Réfrigérants : NH3 (Ammoniac), CO2, HFC, HCFC

Séries PHVSCS-M et PHVACS-M : Connexions bout à bout Acier selon DIN 12627
Séries PHVSCS-S et PHVACS-S : Connexions bout à bout Acier selon ASME B16.25

Spécifications :
Corps entièrement moulé en une seule pièce
Joint de corps plat
Étanche au vide
TS : -50°C à +150°C
PS : 52 Bar

107015-AB

Réfrigérants : HCFC, HFC, CFC, NH3 (Ammoniac)

Spécifications :
Pression de Service : 31 Bar
Température de Service : -40°C à +115°C
Corps en acier forgé
Siège et clapet en Acier
Les modèles 107015 et 107015-R s’adaptent directement sur tous A4A et RSF-1/2
Le modèle 106623 s’adapte sur tout RSF (sauf 1/2)

GSCS

Réfrigérants : NH3 (Ammoniac), CO2, HFC, HCFC
Séries GACS-GSCS : Connexions bout à bout Acier selon DIN 2448
Séries GACS-GSCS : Connexions par emmanchement au diamètre du tube ODS cuivre

Spécifications :
. Presse étoupe démontable sous Pression
. Peuvent être livrées avec des Volants de manœuvre sur demande (NH3 seulement)
. “BW” indique À SOUDER bout à bout sur Tubes acier selon DIN 2448. Existent jusqu’à 14”
. “ODS” indique À BRASER pour Tubes cuivre (connexions acier recevant le Tube cuivre par emmanchement)
. PS en fonction de la Température de Service :

Température de Service : -10°C/+150°C = 40 Bar
Température de Service : -60°C/-10°C = 30 Bar

GACS

Réfrigérants : NH3 (Ammoniac), CO2, HFC, HCFC
Séries GACS-GSCS : Connexions bout à bout Acier selon DIN 2448
Séries GACS-GSCS : Connexions par emmanchement au diamètre du tube ODS cuivre

Spécifications :
. Presse étoupe démontable sous Pression
. Peuvent être livrées avec des Volants de manœuvre sur demande (NH3 seulement)
. “BW” indique À SOUDER bout à bout sur Tubes acier selon DIN 2448. Existent jusqu’à 14”
. “ODS” indique À BRASER pour Tubes cuivre (connexions acier recevant le Tube cuivre par emmanchement)
. PS en fonction de la Température de Service :

Température de Service : -10°C/+150°C = 40 Bar Température de Service : -60°C/-10°C = 30 Bar

Vanne HRP

GSCB-52

Réfrigérants : NH3 (Ammoniac), CO2, HFC, HCFC

Séries GACS-GSCS : Connexions bout à bout Acier selon DIN 2448
Séries GACS-GSCS : Connexions par emmanchement au diamètre du tube ODS cuivre

Spécifications :
Presse étoupe démontable sous Pression
Peuvent être livrées avec des Volants de manœuvre sur demande (NH3 seulement)
“BW” indique À SOUDER bout à bout sur Tubes acier selon DIN 2448. Existent jusqu’à 14”
“ODS” indique À BRASER pour Tubes cuivre (connexions acier recevant le Tube cuivre par emmanchement)

PS en fonction de la Température de Service :

Gamme GSCB-52
Température de Service : -10°C/+150°C : PS 52 Bar
Température de Service : -60°C/-10°C : PS 39 Bar

Gamme GSCB
Température de Service : -10°C/+150°C : PS 40 Bar
Température de Service : -60°C/-10°C : PS 30 Bar

GHEVB-52

Réfrigérants : NH3 (Ammoniac), CO2, HFC, HCFC
Spécifications :
. Presse étoupe démontable sous Pression
. Peuvent être livrés avec des Volants de manœuvre sur demande (NH3 seulement)
. “BW” indique À SOUDER bout à bout sur Tubes acier.
. “ODS” indique À BRASER pour Tubes cuivre (connexions acier recevant le Tube cuivre par emmanchement)

. PS en fonction de la Température de Service :

Température de Service : -10°C/+150°C = 52 Bar

Température de Service : -60°C/-10°C = 39 Bar

106623

Réfrigérants : HCFC, HFC, CFC, NH3 (Ammoniac)

Spécifications :
Corps en acier forgé
Siège et clapet en Acier
Pression de Service : 31 Bar
Température de Service : -40°C à +115°C
La série 107 se compose d’un capuchon en ABS
Les modèles 107015 et 107015-R s’adaptent directement sur tous A4A et RSF-1/2
Le modèle 106623 s’adapte sur tout RSF (sauf 1/2)

SPD-1/2

Réfrigérant : NH3

Spécifications :
Vanne de purge d’huile actionnée par un levier à refermeture automatique par ressort lourd.
Référence SPD-1/2 directement accouplée sur vanne à main GSCS-15

Température de Service : -10°C à +150°C
Pression de Service : 24,5 Bar
GSCB

Réfrigérants : NH3 (Ammoniac), CO2, HFC, HCFC


Séries GACS-GSCS : Connexions bout à bout Acier selon DIN 2448
Séries GACS-GSCS : Connexions par emmanchement au diamètre du tube ODS cuivre

Spécifications :
Presse étoupe démontable sous Pression
Peuvent être livrées avec des Volants de manœuvre sur demande (NH3 seulement)
“BW” indique À SOUDER bout à bout sur Tubes acier selon DIN 2448. Existent jusqu’à 14”
“ODS” indique À BRASER pour Tubes cuivre (connexions acier recevant le Tube cuivre par emmanchement)

PS en fonction de la Température de Service :

Gamme GSCB-52
Température de Service : -10°C/+150°C : PS 52 Bar
Température de Service : -60°C/-10°C : PS 39 Bar

Gamme GSCB
Température de Service : -10°C/+150°C : PS 40 Bar
Température de Service : -60°C/-10°C : PS 30 Bar

107015-R

Réfrigérants : HCFC, HFC, CFC, NH3 (Ammoniac)

Spécifications :
Pression de Service : 31 Bar
Température de Service : -40°C à +115°C
Corps en acier forgé
Siège et clapet en Acier
Les modèles 107015 et 107015-R s’adaptent directement sur tous A4A et RSF-1/2
Le modèle 106623 s’adapte sur tout RSF (sauf 1/2)

107015

Réfrigérants : HCFC, HFC, CFC, NH3 (Ammoniac)

Spécifications :
Pression de Service : 31 Bar
Température de Service : -40°C à +115°C
Corps en acier forgé
Siège et clapet en Acier
Les modèles 107015 et 107015-R s’adaptent directement sur tous A4A et RSF-1/2
Le modèle 106623 s’adapte sur tout RSF (sauf 1/2)
