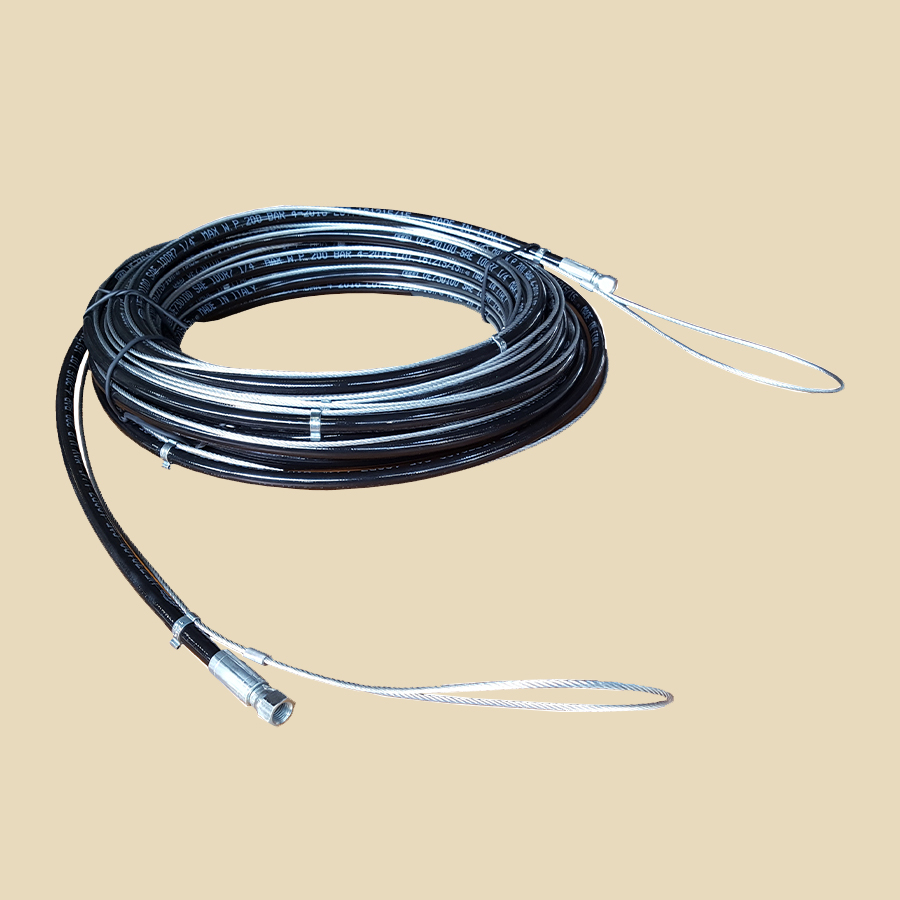

FLX-SRM

Compatible NH3, CO2, HFC, R-290, Azote
Pression de Service jusqu'à 210 bar
Possibilité de raccordement différent de chaque côté du flexible (diamètre et type de filetage)
Diamètre du 3/16'' au 1''
Filetage Flare SAE, NPT (National Pipe Thread), BSP
Câble de sécurité disponible en option

Nous réalisons vos flexibles selon vos besoins.
Vous déterminez le diamètre du flexible, la longueur souhaitée, le type de raccord entrée, le type de raccord sortie.
Nous vous livrons sous quelques jours le flexible adapté à votre application.
Flexible intérieur lisse en polyamide renforcé par 2 tresses en fibres de polyester, gaine extérieure en polyuréthane microperforée
Pression de service des flexibles
3/16'' : 210 bar
1/4'' : 200 bar
5/16'' : 190 bar
3/8'' : 175 bar
1/2'' : 140 bar
5/8" : 105 bar
3/4" : 90 bar
1" : 70 bar

Température d'utilisation : -40° / +120°C
Compatibilité fluide : HFC, CO2, NH3, R-290, R-32, R-1234yf, azote, autres fluides nous consulter
Raccord en Acier. Option en INOX disponible
Option : câble de sécurité anti-fouet
Tous nos flexibles sont identifiés par une bague mentionnant leur date de livraison et leur numéro de série
Ces flexibles peuvent être laissés à demeure sur l'installation. Il est important de respecter les rayons de courbures recommandés. Vérifier avant chaque utilisation l'état du flexible et des raccords. En cas d'atteinte à l'intégrité du flexible procéder immédiatement à son remplacement. En cas d'installation permanente sur l'installation, il convient de procéder au remplacement du flexible de manière annuelle.

FLX-NH3-25-1.5

NHA

Flexibles de charge pour l'ammoniac
ATTENTION : Vérifier régulièrement le bon état de votre flexible.
En cas de doute, changez-le immédiatement. Aucune atteinte ne doit être portée ni à l'enveloppe ni au raccord.
Pression de Service : 34 Bar, Pression d'éclatement : 172 Bar
Température de Service : -28,8° à +80°C
Rayon minimal : 152 mm
Embouts de sertissage 1/4" Femelle Flare tournant en acier nickelé

CLV6

Disponibles en noir ou jaune, ces tuyaux présentent des raccords avec joints d'étanchéité.
Ils ont une pression de service de 41 Bar et 206 Bar de Pression d'éclatement. Recouverts de kevlar®, ces flexibles sont robustes et fiables.
Ils sont disponibles avec ou sans vanne à boule.

CL2HD

Nouveaux flexibles Renforcés pour charge et évacuation.
La nouvelle technologie de ces flexibles réduit la perméabilité. La Pression de Service est de 62 Bar et la Pression d'Éclatement est de 241 Bar.
Disponibles uniquement en noir. Les raccords à chaque extrémité sont droits.
La nouvelle technologie de ces flexibles permet de limiter la perméabilité tant pour la charge que pour le vide, permettant une descente au vide plus rapide ou bien une charge en fluide frigorigène plus respectueuse de l'environnement.

AA-HDS72-Y

NBC

Flexibles de charge pour l'ammoniac
ATTENTION : Vérifier régulièrement le bon état de votre flexible.
En cas de doute, changez-le immédiatement. Aucune atteinte ne doit être portée ni à l'enveloppe ni au raccord.
Pression de Service : 34 Bar, Pression d'éclatement : 172 Bar
Température de Service : -28,8° à +80°C
Rayon minimal : 152 mm
Embouts de sertissage 1/4" Femelle Flare tournant en acier nickelé

CL6

Disponibles en noir ou jaune, ces tuyaux présentent des raccords avec joints d'étanchéité. Ils ont une pression de service de 41 Bar et 206 Bar de Pression d'éclatement.
Recouverts de kevlar®, ces flexibles sont robustes et fiables.
Ils sont disponibles avec ou sans vanne à boule.

3-HDS

Flexibles de haute tenue noirs avec bague de couleur codée
1/4’’ Femelle Flare SAE avec ou sans robinet à boule
Pour CFC, HCFC, HFC
Pression d’éclatement : 250 bar
Pression d’utilisation : 50 bar
Sertis par 8 griffes au lieu de 4
Connexion : 1/4’’ Flare droit tournant x 1/4’’ Flare 45° tournant avec dépresseur Réglable

E-303

Flexibles de charge STANDARD
1/4’’ ou 3/8’’ Femelle Flare SAE
Pression d’éclatement : 200 bar
Pression d’utilisation : 50 bar
Sertis par 8 griffes au lieu de 4
Avec dépresseur Ajustable

CLV6-6BL

CL6HD

Nouveaux flexibles Renforcés pour charge et évacuation.
La nouvelle technologie de ces flexibles réduit la perméabilité. La Pression de Service est de 62 Bar et la Pression d'Éclatement est de 241 Bar.
Disponibles uniquement en noir. Les raccords à chaque extrémité sont droits.
La nouvelle technologie de ces flexibles permet de limiter la perméabilité tant pour la charge que pour le vide, permettant une descente au vide plus rapide ou bien une charge en fluide frigorigène plus respectueuse de l'environnement.

3-HDA

AA-HDS60-R/V

BCL-120
