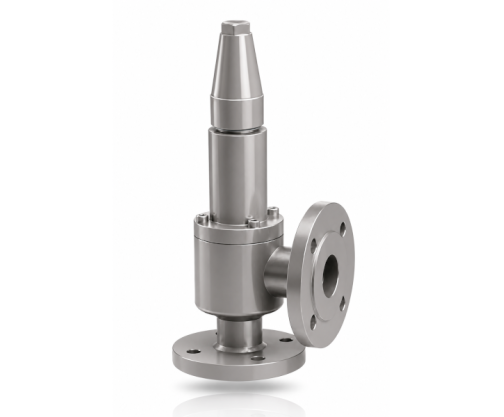

Soupape Atmosphérique VBS-B
  • Soupape Atmosphérique VBS-B

Soupape à bride type VBS-B

Remarques

Soupape de sécurité frigorifique à brides – Haute pression pour NH3, CO2, HFC, HFO

Conçues selon AD-Merkblatt A-2 et conformes aux normes EN 4126, EN 13136, ISO 24664 et EN 378, ces soupapes de sécurité pour installations frigorifiques assurent une protection fiable des circuits frigorifiques contre les surpressions.

Équipées d’un disque d’étanchéité en PTFE, elles offrent une excellente étanchéité et une pression de tarage jusqu’à 40 bar pour les DN ½" à 1¼", et jusqu’à 35 bar pour les DN 1½" à 2½", elles offrent une tolérance de ±3 %.

Elles sont disponibles avec des raccordements à brides DIN 2634 ou DIN 2635 PN 25/40, ainsi que, sur demande, en DIN 2512 PN 40, ASA 300 ou ASA 600.


Prix après connexion
tooltip
Me connecter
Notice

Références (58)

Configurateur

Sélectionnez les paramètres pour trouver vos produits.

Diamètre de passage
Tarage
Connexion Entrée
Connexion sortie
Type de bride entrée
Type de bride sortie
Résultats (58)

VBS-B-1 1/2-14.6-BAR

Soupape à bride type VBS-B

Diamètre de passage
34 mm
Tarage
14,6 Bar
Connexion Entrée
DN40
Connexion sortie
DN50
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/2-18-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
18 Bar
Connexion Entrée
DN40
Connexion sortie
DN50
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/2-22-BAR

Soupape à bride type VBS-B

Diamètre de passage
34 mm
Tarage
22 Bar
Connexion Entrée
DN40
Connexion sortie
DN50
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/4-12-BAR

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
12 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/4-12.4-BAR

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
12,4 Bar
Connexion Entrée
DN40
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/4-12.5

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
12,5 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/4-14,6

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
14,6 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/4-20-BAR

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
20 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/4-22-BAR

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
22 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/4-23

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
23 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-1 1/4-5-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
5 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-12-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
12 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-12.2-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
12,2 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-12.4-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
12,4 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-12.5-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
12,5 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-13.9-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
13,9 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-14-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
14 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-1-14.6-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
14,6 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-15

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
15 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-1-16.2-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
16,2 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-20-BAR

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
20 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1-23

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
23 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Délai à confirmer à la commande
Prix après connexion
tooltip
unité

VBS-B-1-25

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
25 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-1/2-12.2-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
12,2 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1/2-14-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
14 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1/2-16,2-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
16,2 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1/2-16-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
16 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1/2-20-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
20 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1/2-28-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
28 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-1/2-40-BAR

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
40 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-10-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
10 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-12-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
12 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-12.2-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
12,2 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-13.9-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
13,9 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-14-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
14 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-18-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
18 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-19.5-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
19,5 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-20-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
20 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-3/4-24.1-BAR

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
24,1 Bar
Connexion Entrée
DN25
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN2020-1 1/4-12,5

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
12,5 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN20
Type de bride sortie
RF PN20
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN2020-1-16,2

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
16,2 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN20
Type de bride sortie
RF PN20
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN50-1-20

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
20 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN50
Type de bride sortie
RF PN50
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN50-1/2-20

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
20 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN50
Type de bride sortie
RF PN50
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN5020-1 1/4-16.2

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
16,2 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN50
Type de bride sortie
RF PN20
En stock - Livraison 24/48h
Prix après connexion
tooltip
unité

VBS-B-PN5020-1 1/4-17

Soupape à bride type VBS-B

Diamètre de passage
32 mm
Tarage
17 Bar
Connexion Entrée
DN32
Connexion sortie
DN40
Type de bride entrée
RF PN50
Type de bride sortie
RF PN20
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-PN5020-1-16.2

Soupape à bride type VBS-B

Diamètre de passage
25 mm
Tarage
16,2 Bar
Connexion Entrée
DN25
Connexion sortie
DN32
Type de bride entrée
RF PN50
Type de bride sortie
RF PN20
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN5020-1/2-16.2

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
16,2 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN50
Type de bride sortie
RF PN20
En stock - Livraison 24/48h
Prix après connexion
tooltip
unité

VBS-B-PN5020-3/4-16.2

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
16,2 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN50
Type de bride sortie
RF PN20
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN5020-3/4-24

Soupape à bride type VBS-B

Diamètre de passage
19 mm
Tarage
24 Bar
Connexion Entrée
DN20
Connexion sortie
DN25
Type de bride entrée
RF PN50
Type de bride sortie
RF PN20
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-PN5020-R2-1/2-16.2

Soupape à bride type VBS-B

Diamètre de passage
8,5 mm
Tarage
16,2 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN50
Type de bride sortie
RF PN20
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN5020-R3-1/2-16.2

Soupape à bride type VBS-B

Diamètre de passage
9,8 mm
Tarage
16,2 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN50
Type de bride sortie
RF PN20
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-PN63-1/2-50

Soupape à bride type VBS-B

Diamètre de passage
14,1 mm
Tarage
50 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN63
Type de bride sortie
RF PN63
Livraison à partir du 28/10/2026
Prix après connexion
tooltip
unité

VBS-B-R2-1/2-12-BAR

Soupape à bride type VBS-B

Diamètre de passage
VBS-B R2
Tarage
12 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-R2-1/2-18-BAR

Soupape à bride type VBS-B

Diamètre de passage
VBS-B R2
Tarage
18 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-R2-1/2-19.5-BAR

Soupape à bride type VBS-B

Diamètre de passage
VBS-B R2
Tarage
19,5 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-R2-1/2-32-BAR

Soupape à bride type VBS-B

Diamètre de passage
VBS-B R2
Tarage
32 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-R2-1/2-40-BAR

Soupape à bride type VBS-B

Diamètre de passage
VBS-B R2
Tarage
40 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN40
Type de bride sortie
RF PN40
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

VBS-B-R2PN50-12-23

Soupape à bride type VBS-B

Diamètre de passage
8,5 mm
Tarage
23 Bar
Connexion Entrée
DN15
Connexion sortie
DN20
Type de bride entrée
RF PN50
Type de bride sortie
RF PN50
Livraison à partir du 07/11/2026
Prix après connexion
tooltip
unité

Description

Caractéristiques principales

  • Soupape de sécurité pour réfrigération industrielle
  • Conception selon AD-Merkblatt A-2
  • Conformité EN 4126, EN 13136, ISO 24664 et EN 378
  • Disque de fermeture en PTFE / Teflon
  • Pression de tarage jusqu’à 40 bar
  • Pression de tarage jusqu’à 35 bar pour les DN 1½" à 2½"
  • Tolérance de tarage : ±3 %
  • Réenclenchement à 10 % sous la pression de tarage en service gaz
  • Raccordements à brides DIN, PN 25/40, ASA 300 et ASA 600
  • Solution destinée aux installations frigorifiques industrielles haute pression en phase gaz
  • Pour les installations sur phases liquides voir soupapes type NBF
